1. 焊接范围: 二.使用条件:

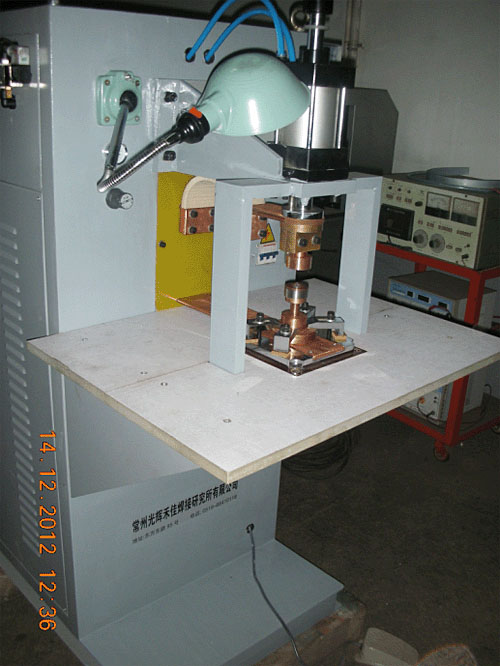

DR型系列电容贮能点焊机可点焊同种类或不同种类的黑色、有色金属薄片及丝状,并可将工件厚薄悬殊的金属焊在一起,可广泛用于电器开关、继电器、仪表仪器、金属制品、不锈钢、银触点及各种有色金属要求高质量焊接的制造。
2. 特点:
电容贮能点焊机特点是将电网电压整流后经可控硅调压,缓慢贮存于电容器中,用可控硅控制开关主电路,通过阻焊变压器对焊件放电,在放电瞬间不会产生噪声及火花,使阻焊变压器次级产生很大直流脉冲电来进行焊接,因此,具有功率消耗小,焊接能量大,对电网无冲击,初级回路不用水冷却、焊件不会变色等优点。
3. 主要技术参数:
项目型号 额定功率 KVA 初级电压 V 电容量 UF 电压调节范围 V 最大生产率 次/分 电极最大压力 N 最大焊接厚度 MM 不锈钢 黄铜 铝合金 DR-1000 3 380 10000 50-380 30 3000 1+1 0.8+0.8 0.6+0.6 DR-2000 5 380 20500 50-380 30 3500 1.5+1.5 1.2+1.2 1+1 DR-3000 8 380 31000 50-399 30 4600 2+2 1.5+1.5 1.21.2 DR-5000 12 380 55000 50-399 30 5800 3+3 2.5+2.5 2+2
1.海拔高度不能超过1000m。
2.周围环境空气温度不超过下列限值。
最高温度 40℃。
最低温度:
对于水冷却的焊机 5℃。
对于空气冷却的焊机 -5℃。
日平均温度 30℃。
年平均温度 20℃。
3. 空气相对湿度 最湿月的平均最大相对湿度为90%,同时该月平均最低湿度不大于25℃。
4. 周围空气中的灰尘、酸、腐蚀性气体或物质等不超过正常含量。
5. 周围环境要宽敞通风。
6. 供电电网要求:频率为50Hz,供电电网品质应达到下列要求:
电压波形应为实际的正弦波;
电网电压的波动不超过额定值±10%;
电网电压频率的波动不超过额定值的±1%。
三.操作规程:
1. 准备工作:
将焊机后面电源线接入电源中。
将位于面板上的电压调节到最低档处。
清除工件表面的锈蚀及油污。
2. 焊接操作:
开启焊机及控制器电源,此时“调整”及“泄放”指示灯亮,“采样值窗口”应为0,排风扇工作.
启动焊接开关,看气缸等是否工作正常(确保此步骤在机械动作调整状态进行)。
分别短按“调整”和“泄放”键,使“调整”和“泄放”指示灯灭。“电压值窗口”数值应与“参数值窗口”一致,且“就绪指示灯”亮。
启动焊接开关进行焊接。根据焊接质量及焊点强度可反复修正焊接规范直至获得最佳状态,最后将此规范视为操作规范。
焊接完成后分别短按“调整”和“泄放”键,使“调整”和“泄放”指示灯亮,随后可关闭控制器和焊机电源。
3. 注意事项:
工件表面应清除锈蚀、油污、否则将影响点焊质量。
点焊时,焊接电流、焊接时间、焊接压力、均应反复调整后,方可得到最佳工艺参数,获得满意焊接效果为止。
进行焊接时,焊接电压应由低至高,焊接时间由短至长。
两电极不允许短路,通电时相碰。
经长期使用点头会磨损缩短,应及时将点头重新调整到原来的长度,使点头位置与微动开关位置距离不变,切不可用铁锤敲击点头及铜臂。
电极点头的顶端部位应保持光洁,不清洁应及时用锉刀或0号砂纸清理修整。
经常给活动部件加些润滑油。
焊接时发生炸火,损坏焊件表面,主要原因有直流电压过高或焊件未压实就马上放电产生炸火现象。
若“电压值窗口”显示电压长时间超过设置值或400V,请切断电源进行检修。
控制器内有高压,通电状态请勿打开控制器,以免触电或造成不必要的损失。
请专业人员定期检查各接线端子和插座,发现问题及时处理。
进行各项检查时请先切断电源。
四.控制器使用:
1. 特性:
充放电速度快:高性能微处理器控制充放电,改变传统延时继电器的控制方式,极大提高充放电速度,每秒钟可焊接两次。
不挑电容:传统控制电路在电容老化后由于其充放电特性变坏而无法正常工作,本控制器采用全新控制方式,新旧电容在不损坏前提下都可正常工作,延长电容使用寿命。
不烧模块和限流电阻:多重检测确保不出现充放电模块同时开启导致烧坏模块和电炉丝现象。即便在放电可控硅因故障或老化而短路时,控制器也可以自动进入保护模式保证电路的安全。
电容电压自动调节:控制器自动对电容泄漏电流进行补偿以保证电压恒定。手动设置焊接电压时,电容电压自动随设置的焊接电压值做相应调节。
具有两种调整模式:具备机械动作调整和模具位置调整两种调整模式。机械动作调整模式可检测机械动作是否正常,模具位置调整模式可方便对模具位置进行精确调整。
可存储5组规范:可以存储5组焊接规范供用户使用。
4位焊接计数:焊接时自动计数,范围0~9999,手动清零。
电容电压实时检测:实时检测电容电压,误差≤1%。
蜂鸣器提示:焊接过程中电容放电时蜂鸣器发出鸣叫声直至放电结束,该功能默认处于关闭状态,可手动开启。
